Άλλα Πάνελ των Ρυθμίσεων Πόρτας/Παραθύρου

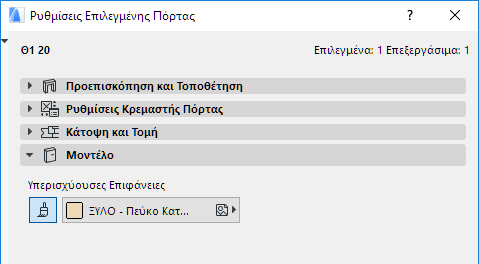

Πόρτα/Παράθυρο - Πάνελ Μοντέλο (Μη Ορατό εξ Ορισμού)
Αυτό το πάνελ δεν είναι εξ ορισμού ορατό. Εάν το χρειάζεστε, κάντε το να εμφανίζεται στις Ρυθμίσεις Πόρτας/Παραθύρου, χρησιμοποιώντας το Επιλογές > Περιβάλλον Εργασίας > Διάλογοι Ρυθμίσεων Εργαλείου.
Χρησιμοποιήστε αυτό το πάνελ εάν θέλετε να ορίσετε μία μεμονωμένη Επιφάνεια για την Πόρτα ή το Παράθυρο.
Ενεργοποιήστε το κουμπί Επιφάνεια και στη συνέχεια διαλέξτε μία Επιφάνεια από το pop-up.

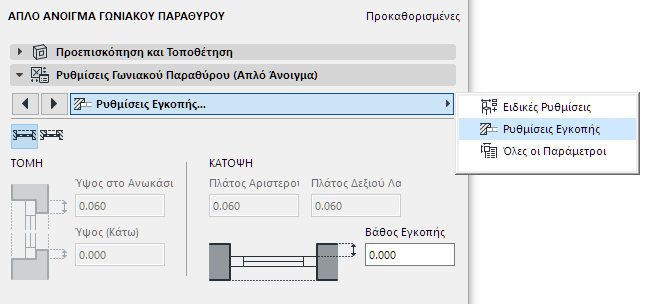

Πόρτα/Παράθυρο - Ρυθμίσεις Εγκοπής (μόνο για Μη Τυπικά ή Κληροδοτημένα Ανοίγματα)
Μόνο για ορισμένες Πόρτες/Παράθυρα οι οποίες δεν αποτελούν μέρος της τυπικής ΒΙΒΛΙΟΘΗΚΗΣ του Archicad, προσφέρεται μία ξεχωριστή καρτέλα για Ρυθμίσεις Εγκοπής.
Χρησιμοποιήστε αυτούς τους ελέγχους για να διαμορφώσετε τα στοιχεία της εγκοπής, όπως είναι το Βάθος σε Πρέκι, το Βάθος σε Ποδιά/Κατώφλι, η κατασκευή Εγκοπής ή Ποδιάς, το Βάθος σε Λαμπά (πλευρά 1 + 2), και το Βάθος Εγκοπής.
Σημάδι Διάστασης Πόρτας/Παραθύρου
Από την pop-up λίστα διαλέξτε ένα προκαθορισμένο Σημάδι ή αναζητήστε κάποιο άλλο αντικείμενο (σημάδι).
Για εμφάνιση ή κρύψιμο των σημαδιών πόρτας/παραθύρου στην κάτοψη, χρησιμοποιήστε τις Επιλογές για Πόρτες/Παράθυρα στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.
Για περισσότερες πληροφορίες, δείτε: Επιλογές Άποψης Μοντέλου - Επιλογές για Κατασκευαστικά Στοιχεία.
Τα Σημάδια Διάστασης είναι στην ουσία παραμετρικά GDL Αντικείμενα, μόνιμα συνδεδεμένα με το Άνοιγμα.
Οι μονάδες διάστασης των σημαδιών Πόρτας/Παραθύρου και οι μονάδες διάστασης των υψών ποδιάς που εμφανίζονται στα σημάδια Πόρτας/Παραθύρου, εξειδικεύονται στο Επιλογές > Προτιμήσεις Μελέτης > Διαστάσεις.
Για περισσότερες πληροφορίες, δείτε: Διαστάσεις (Προτιμήσεις).
Το παράθυρο προεπισκόπησης σας πληροφορεί για την απεικόνιση του επιλεγμένου Σημαδιού.
Πάχος Υπόβασης: Χρησιμοποιήστε αυτόν τον έλεγχο, εάν θέλετε το σημάδι Πόρτας/Παραθύρου να δείχνει τη στάθμη Ποδιάς, με συνυπολογισμένη την υψομετρική διαφορά (αν υπάρχει) μεταξύ στάθμης δαπέδου και βάσης τοίχου (για παράδειγμα, εξαιτίας του ξύλινου δαπέδου). Αυτή η τιμή θα υπολογιστεί σαν μέρος του ύψους ποδιάς που εμφανίζεται στο σημάδι Πόρτας/Παραθύρου.
Αυτή η τιμή δεν θα επηρεάσει την τοποθέτηση της πόρτας/παραθύρου.
Δείτε επίσης: Ύψος Ποδιάς με Χρήση του Πάχους Υπόβασης.
Στυλ Κειμένου Σημαδιού Πόρτας/Παραθύρου
Δείτε: Στυλ Κειμένου.
