Η αριστερή περιοχή περιήγησης του διαλόγου Ρυθμίσεων Φεγγίτη είναι παρόμοια με εκείνη των άλλων Στοιχείων Βιβλιοθήκης.
Δείτε: Ρυθμίσεις των Στοιχείων ΒΙΒΛΙΟΘΗΚΗΣ.
Για περισσότερες πληροφορίες, δείτε: Φεγγίτες.
Φεγγίτης - Πάνελ Προεπισκόπηση και Τοποθέτηση
Πλάτος: Εισάγετε το πλάτος του Φεγγίτη.
Ύψος: Εισάγετε το ύψος του Φεγγίτη.

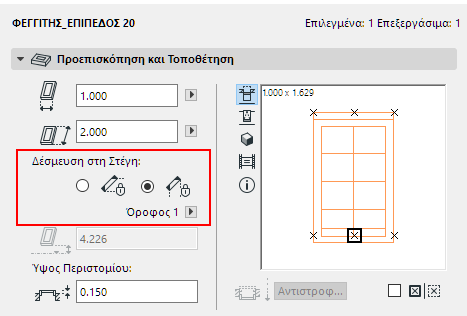

Δέσμευση στη Στέγη: Διαθέσιμο μόνον για επιλεγμένους Φεγγίτες, τοποθετημένων σε Στέγες (όχι Κελύφη). Χρησιμοποιήστε αυτόν τον έλεγχο για να καθορίσετε τον τρόπο δέσμευσης της θέσης του Φεγγίτη σε μία τροποποιημένη έδρα Στέγης:
•είτε Οριζοντίως: ο Φεγγίτης διατηρεί τη θέση του, όπως τον βλέπετε στην Κάτοψη,
•είτε Κατακορύφως: ο Φεγγίτης διατηρεί την κατακόρυφη θέση του (υψόμετρο), ανεξάρτητα από τη θέση του στην Κάτοψη.
Για περισσότερες πληροφορίες, δείτε: Δέσμευση Φεγγίτη Σχετική με Στέγη.
Στάθμη Ποδιάς ή Πρεκιού: Αυτό το πεδίο εκφράζει την στάθμη του σημείου αγκύρωσης Φεγγίτη (της ποδιάς ή του πρεκιού του) μετρημένης είτε από έναν συγκεκριμένο όροφο, είτε από τον άξονα Περιστροφής Στέγης. Εάν έχετε δεσμεύσει τη θέση του Φεγγίτη οριζοντίως, αυτό το πεδίο είναι μόνον για ανάγνωση.
•Κάντε κλικ σε ένα χαρ. σημείο του παραθύρου Επιθεώρηση για να καθορίσετε το σημείο αγκύρωσης ποδιάς/πρεκιού Φεγγίτη (άνω ή κάτω μέρος του Φεγγίτη).

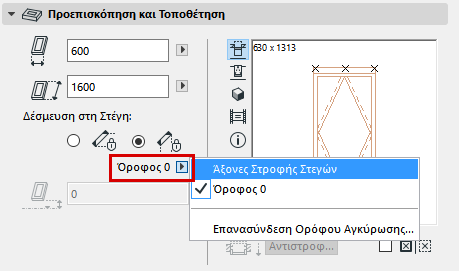

•Διαλέξτε μέσα από το pop-up, εάν αυτό το ύψος θα μετρηθεί από έναν συγκεκριμένο όροφο ή από τον άξονα περιστροφής Στέγης.
Το κουμπί Αντιστροφή στο Κέλυφος ίναι διαθέσιμο μόνο για επιλεγμένους Φεγγίτες, τοποθετημένους σε Κελύφη (όχι Στέγες). Κάντε κλικ στο Αντιστροφή στο Κέλυφος για να αλλάξετε τον προσανατολισμό του Φεγγίτη στην απέναντι πλευρά (π.χ. από “μέσα” σε “έξω”).
Τσεκάρετε το κουτάκι Κατοπτρισμός για να κατοπτρίσετε τον Φεγγίτη κατά την τοποθέτησή του ή να κατοπτρίσετε έναν επιλεγμένο Φεγγίτη.
Περιοχή Προεπισκόπησης
Δείτε: Επιλογές Προεπισκόπησης.
Ο Φεγγίτης τοποθετείται από τα χαρ. Σημεία του, που καθορίζονται στο 2D Σύμβολο του Στοιχείου Βιβλιοθήκης. Αυτό το χαρ. Σημείο επισημαίνεται με ένα ορθογώνιο τονισμού και λειτουργεί ως σημείο ένθεσης και αγκύρωσης του Αντικειμένου.
Τα άλλα χαρακτηριστικά σημεία (εάν υπάρχει) εμφανίζονται με X. Κάντε κλικ σε οποιοδήποτε από αυτά, αν θέλετε να το χρησιμοποιήσετε σαν το σημείο αγκύρωσης αντί για το προκαθορισμένο πρωτεύον χαρ. σημείο.

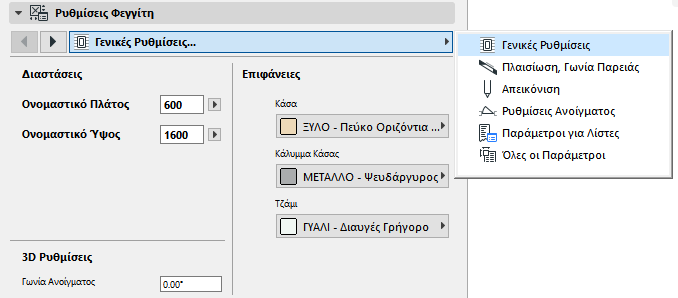

Ρυθμίσεις Φεγγίτη

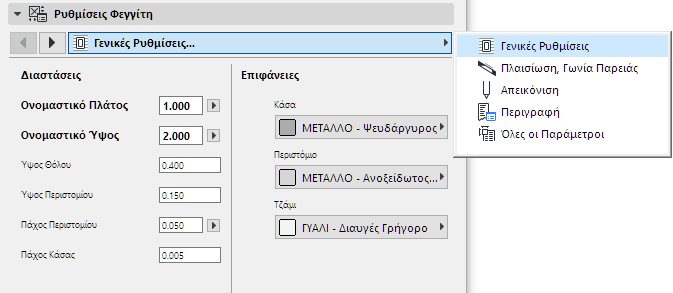

Χρησιμοποιήστε αυτή τη διεπαφή για να ρυθμίσετε τις παραμέτρους του Φεγγίτη.
Σημείωση: Ράστερ και χρώματα Πένας για εμφάνιση στην Κάτοψη μπορούν να οριστούν είτε σε αυτό το πάνελ (χρησιμοποιώντας τους ελέγχους Απεικόνισης), είτε με αντικατάσταση, εισάγοντας ειδικά ράστερ και πένες στο παρακάτω πάνελ Κάτοψη και Τομή.
Κάντε κλικ σε μία από τις παραμέτρους για να την επιλέξετε και να τροποποιήσετε την τιμή της μεταβλητής.
Φεγγίτης - Πάνελ Κάτοψη και Τομή
Εξ ορισμού, η κάτοψη των Φεγγιτών βασίζεται σε μία 3D προβολή και όχι σε μία συμβολική απεικόνιση.
Σημείωση: Φεγγίτες σε Μονοεδρικές Στέγες που μεταφέρονται από το Archicad 14 ή παλαιότερης έκδοσης μελέτες, μπορούν να απεικονίζονται, εάν θέλετε, χρησιμοποιώντας μία Συμβολική απεικόνιση.
Δείτε: Προτιμήσεις Κληροδότησης.
Για πληροφορίες που αφορούν τα υπερισχύοντα GDL χαρακτηριστικά του Φεγγίτη:
Δείτε: Υπερισχύοντα Χαρακτηριστικά GDL Αντικειμένου σε Πόρτες/Παράθυρα.

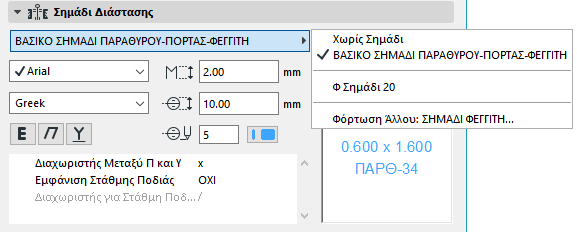

Φεγγίτης - Πάνελ Σημάδι Διάστασης
Το πάνελ Σημάδι Διάστασης περιέχει τις προσαρμόσιμες επιλογές για το Σημάδι Διάστασης του Φεγγίτη.
Για εμφάνιση ή κρύψιμο των σημαδιών Φεγγίτη στην κάτοψη, χρησιμοποιήστε τις Επιλογές Φεγγίτη στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.
Για περισσότερες πληροφορίες, δείτε: Επιλογές Άποψης Μοντέλου - Επιλογές για Κατασκευαστικά Στοιχεία.
Τα Σημάδια Διάστασης είναι στην ουσία παραμετρικά GDL Αντικείμενα, μόνιμα συνδεδεμένα με το Άνοιγμα.
Οι μονάδες διάστασης των σημαδιών Φεγγίτη διαμορφώνονται στο Επιλογές > Προτιμήσεις Μελέτης > Διαστάσεις.
Για περισσότερες πληροφορίες, δείτε: Διαστάσεις (Προτιμήσεις).
Από την pop-up λίστα διαλέξτε ένα προκαθορισμένο Σημάδι ή αναζητήστε κάποιο άλλο αντικείμενο (σημάδι).
Το παράθυρο προεπισκόπησης σας πληροφορεί για την απεικόνιση του επιλεγμένου Σημαδιού.
Καθορισμός μεγέθους και χρώματος πένας Σημαδιού.
Ενιαία Πένα Σημαδιού: Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε αυτό το χρώμα πένας για όλα τα μέρη του συμβόλου σημαδιού, ανεξάρτητα από οποιαδήποτε ειδικά χρώματα έχουν οριστεί αλλού για αυτό το σημάδι.
Φεγγίτης - Πάνελ Ρυθμίσεις Σημαδιού
Το πάνελ Ειδικές Ρυθμίσεις Σημαδιού περιλαμβάνει επιλογές για το Στοιχείο ΒΙΒΛΙΟΘΗΚΗΣ, τύπου Σημάδι διάστασης. Το πάνελ είναι ενεργό μόνον αν στο πάνελ Σημάδι Διάστασης έχει επιλεγεί κάποιο Ειδικό Σημάδι (ΣΜΔ).
Ύψος στο Κατωκάσι: Χρησιμοποιήστε αυτόν τον έλεγχο εάν θέλετε το σημάδι Φεγγίτη να δείχνει τη στάθμη Ποδιάς, με συνυπολογισμένη την υψομετρική διαφορά (αν υπάρχει) μεταξύ στάθμης δαπέδου και βάσης τοίχου (π.χ. να υπολογιστεί το πάχος της μοκέτας). Αυτή η τιμή θα υπολογιστεί σαν μέρος του ύψους ποδιάς που εμφανίζεται στο σημάδι Φεγγίτη.
Δείτε επίσης: Στάθμη Ποδιάς ή Πρεκιού.
Αυτή η τιμή δεν θα επηρεάσει την τοποθέτηση του Φεγγίτη.
