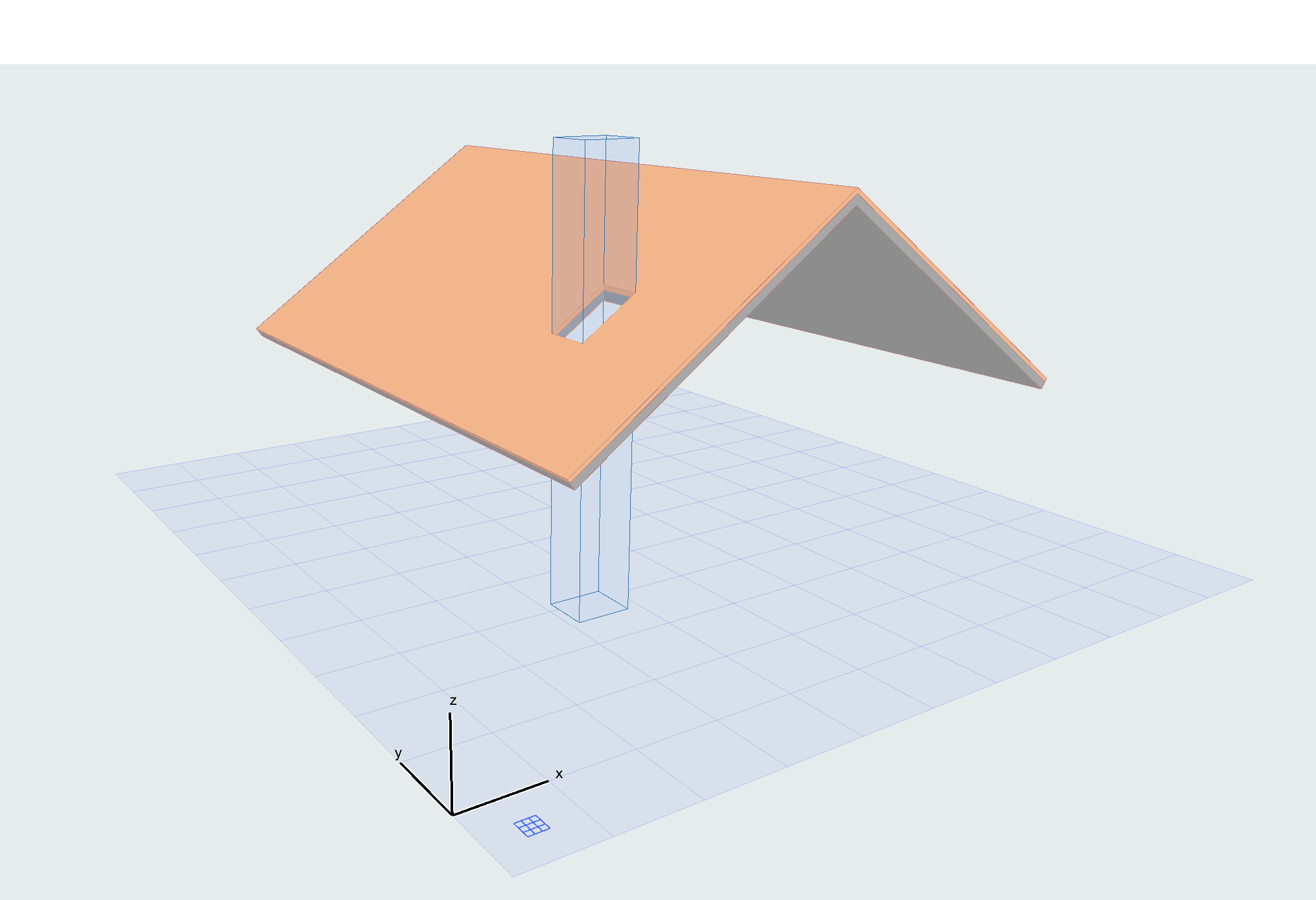

Użyj narzędzia Otwór aby wstawiać otwory w ścianach, stropach, siatkach, dachach i belkach. Nawet jeśli element nadrzędny jest częścią modułu Hotlink lub jest zarezerwowany przez innego użytkownika, można użyć narzędzia Otwór.
Otwór zapewnia wolną przestrzeń na elementy takie jak windy czy instalacje. Można skonfigurować otwór o ograniczonej głębokości, aby utworzyć wnękę w ścianie lub wgłębienie w stropie.

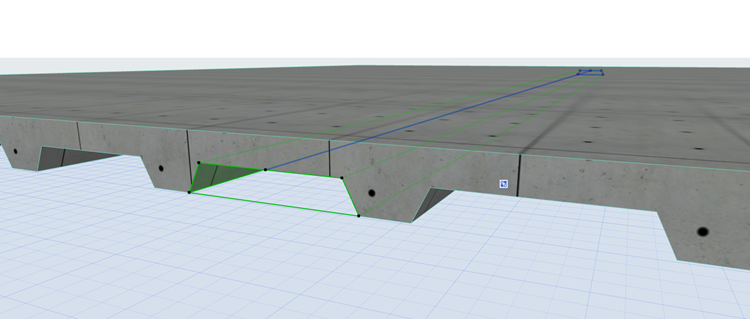

Metoda geometrii wielokątnej umożliwia tworzenie otworów o niestandardowych kształtach dla dowolnych celów architektonicznych. Do tworzenia wielokątnych otworów można również użyć Magicznej różdżki.
Każdy otwór jest powiązany z danym elementem: Ścianą, Stropem, Siatką, Dachem lub Belką. Położenie otworu jest określane w odniesieniu do elementu powiązanego i jest przesuwane razem z nim.

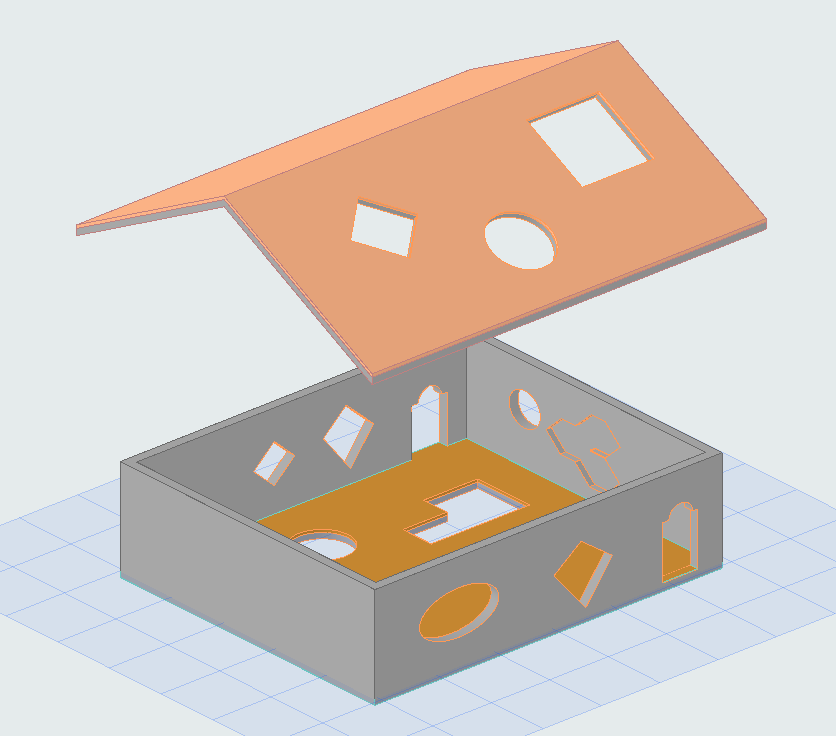

Jeden otwór może przecinać jednocześnie kilka elementów. Na przykład, podwieszony sufit modelowany z trzech oddzielnych elementów może być przecięty jednym otworem.
Podobnie jak inne elementy modelu, każdy otwór posiada ID, klasyfikację oraz dane dotyczące właściwości. Wartości te, w razie potrzeby, można uwzględnić w zestawieniu i na etykietach.
Otwory można wyświetlić/ukryć, używając opcji reprezentacji modelu (podobnie jak drzwi/okna).
Użyj ograniczonego otworu do utworzenia wnęki lub zagłębienia
Opcje wyświetlania dla otworów
Edytuj otwory w projektach Teamwork
Importuj/Zapisz otwory za pomocą IFC
