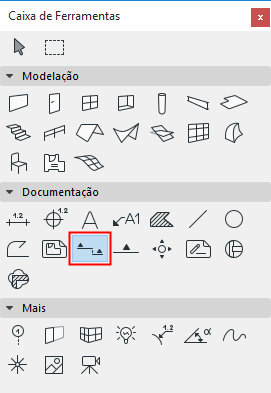

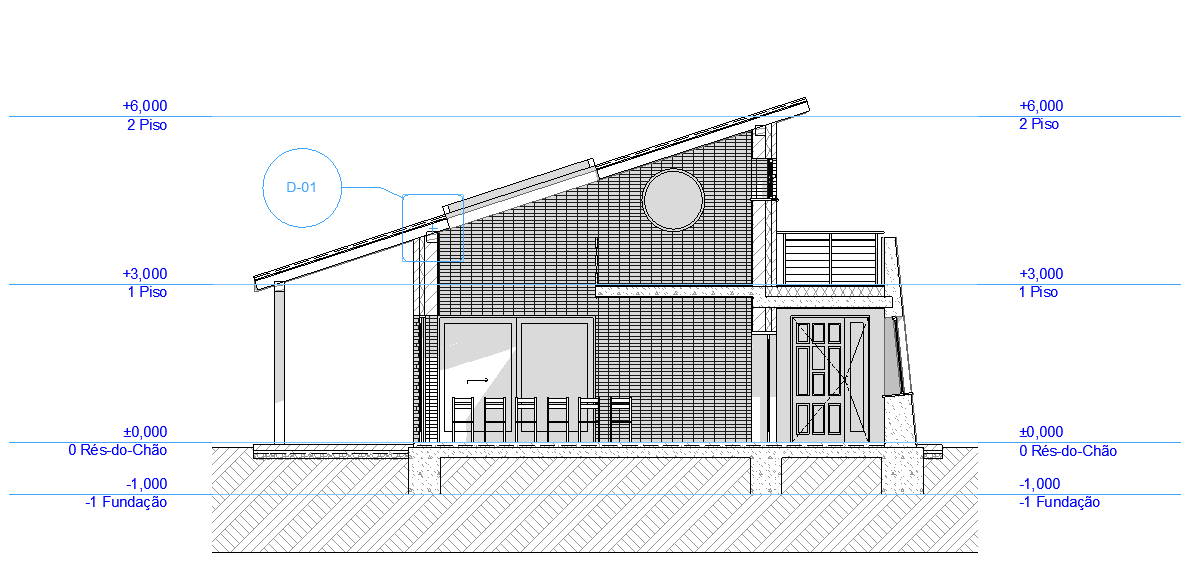

Utilize a ferramenta Corte para gerar um ponto de vista transversal do Edifício Virtual, com um marcador a acompanhar.

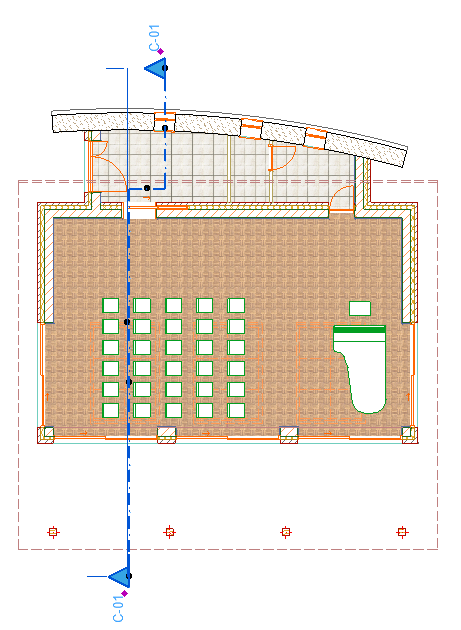

Este marcador pode tomar uma das seguintes formas:
1.um Marcador de origem, que gera um Ponto de Vista de Secção
2.um Marcador vinculado, que não gera um Ponto de Vista de Secção, mas serve de referência para qualquer outra Vista, Ponto de Vista ou Desenho.
3.um Marcador não vinculado que contem texto pessoal
Nota: Outro tipo de Ponto de Vista de Secção é a Secção Independente (com ou sem marcador), que não tem origem no Modelo.
Ver Criar um Ponto de Vista de Corte Independente.
As Secções podem ser gravadas como Vistas e colocadas num Layout como Desenhos; o conteúdo de uma Janela de Secção pode também ser publicado directamente.
Na Janela da Secção, é possível visualizar e modificar elementos, mas não se pode criar elementos de construção novos. (A única excepção a esta regra é utilizar o comando “Arrastar & Repetir” ou Multiplicar.) Se colar um elemento na Janela de Secção, este será transformado em primitivas de desenho (Pontos, Linhas, Tramas).
Os objectos podem ser colocados numa janela Secção, mas eles são considerados como sendo apenas símbolos gráficos. (Não é criado qualquer elemento do modelo 3D correspondente.)
