スラブツールの設定

ツールボックスの全てのツールに共通の一般的な設定については、「ツール設定ダイアログボックス内での作業」を参照してください。

スラブツールは、バーチャルビルディングの基本水平建築ブロックであるスラブの描画と編集に使用します。

詳細は、「スラブ」を参照してください。

スラブツール設定の[構造解析モデル]パネルの詳細については、

スラブの[形状と位置]パネル

[スラブ厚さ]：スラブの厚さを入力します。

注: スラブの構造が複合構造である場合は、そのスラブの厚さを[オプション]→[属性設定]→[複合構造]で定義して、塗りつぶしの厚さの合計と等しくします。複合スラブの厚さは、[スラブ設定]では編集できません。[オプション]→[属性設定]→[複合構造]に移動する必要があります。

スラブ厚さを[スラブ設定]で編集する場合は、非複合（基本）スラブ構造を選択します。

[配置フロアまでオフセット]：配置フロアからのスラブの基準面のオフセットを定義します。基準面では複数設定が可能です（「基準面」を参照してください）。

「配置フロア」を参照してください。

[配置フロアまでオフセット]：スラブの基準面の特定の基準レベルからのオフセットを定義します（デフォルトでは、この基準レベルはGLです）。

これらのアイコンの1つをクリックして、スラブを[基本]または[複合構造]として定義し、構造プロパティを反映する属性を選択します。

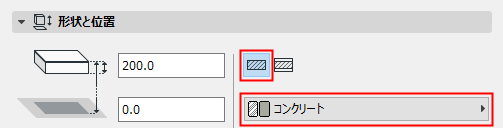

[基本]スラブの場合：ポップアップを使用してビルディングマテリアルを選択します。

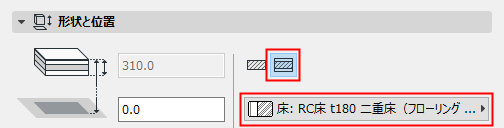

[複合構造]スラブの場合：ポップアップを使用して複合構造を選択します。

注: このポップアップには、「使用項目」の設定にスラブ要素が含まれる複合構造がリストされます。[使用項目]：複合構造の可用性を定義を参照してください。
