Параметры Инструмента Морф

Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.

Для получения общей информации о создании и редактировании Морфов см. Морфы.

Диалоговое окно Параметры Морфа по Умолчанию позволяет настраивать параметры создаваемых Морфов.

Настройки, доступные в диалоге Параметров Выбранного Морфа, зависят от выбора:

  • всего Морфа
  • одного или нескольких его подэлементов (граней и/или ребер)
  • набора элементов и подэлементов.

    См. также Выбор Морфа.

В диалоговом окне отображаются параметры последней выбранной грани или ребра, но изменения этих параметров применяются для всех выбранных граней и/или ребер.

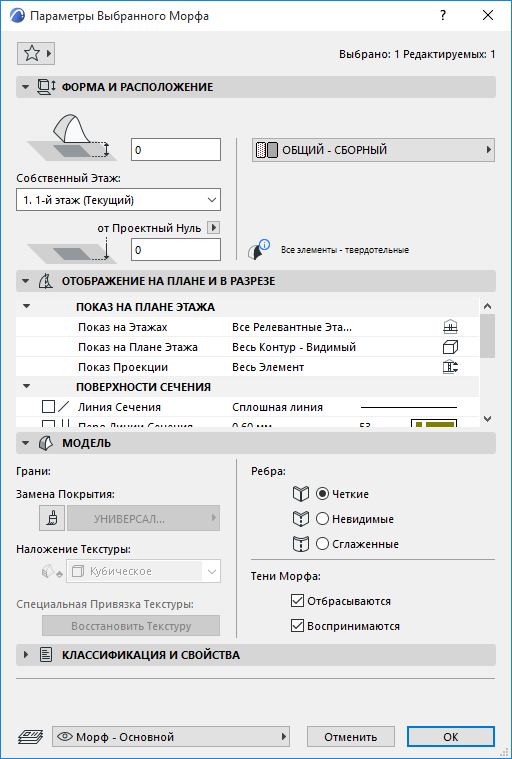

Параметры Выбранного Морфа: Элемент Морфа

При выборе всего элемента Морфа в диалоге Параметров Выбранного Морфа становятся доступны все элементы управления:



Исключение: Наложение Текстуры (Кубическое или Плоскостное) может быть применено только для выбранных граней. Для элементов Морфов всегда используется Кубическое Наложение Текстуры.

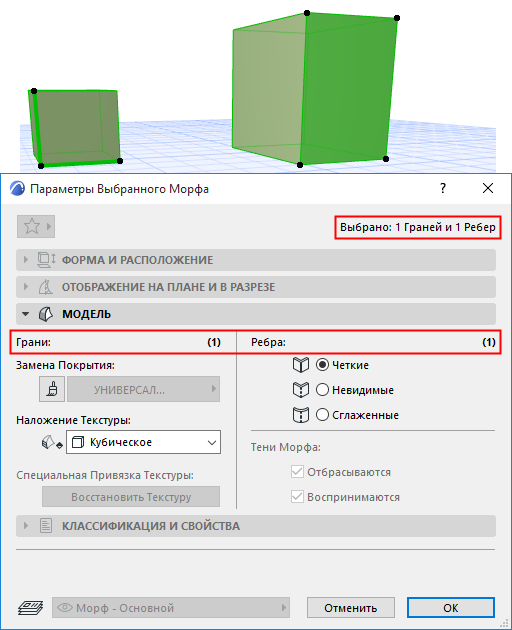

Параметры Выбранного Морфа: Грани и/или Ребра

Режим выбора Подэлементов позволяет добавлять в выборку отдельные ребра и грани элементов Морфов.

В этом вы можете изменить только параметры Замены Покрытий и Наложения Текстуры (если выбрана хотя бы одна грань) и Тип Ребра (если выбрано хотя бы одно ребро).

Все остальные настройки становятся недоступны, так как они применяются только для элементов Морфов, а не для выбранных подэлементов.

В диалоговом окне отображаются параметры последней выбранной грани или ребра, но изменения этих параметров применяются для всех выбранных граней и/или ребер.

Количество редактируемых граней и редактируемых ребер указывается в панели Модель и в Информационном Табло.

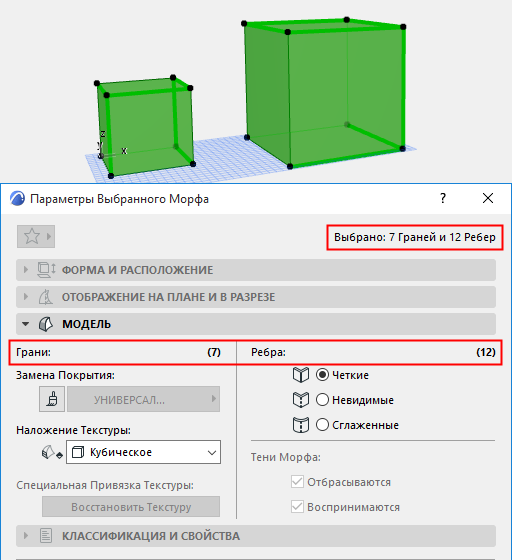

Параметры Выбранного Морфа: Элемент Морфа и Грани и/или Ребра

При одновременном добавлении в выборку элемента Морфа и граней и/или ребер можно редактировать только выбранные подэлементы: все подэлементы выбранного морфа и отдельно выбранные подэлементы.

В этом случае также можно изменять настройки только Покрытия Граней, Наложения Текстуры и Типа Ребер. Общее количество редактируемых подэлементов указывается в панели Модель и в Информационном Табло.



Параметры Морфа - панель Форма и Расположение

Прим.: Эта панель доступна в диалоге Параметров Морфа по Умолчанию и в диалоге Параметров Выбранного элемента Морфа (добавление в выборку подэлементов Морфа приводит к деактивации данной панели).

Смещение Основания относительно Собственного Этажа: Введите значение отметки основания Морфа относительно Собственного Этажа.

Эта точка, всегда находящаяся в основании Морфа, помечается узловой точкой.

Собственный Этаж

См. Собственный этаж.

Нижняя точка Морфа физически привязывается к его Собственному Этажу.

Отметка Основания [относительно Уровня Привязки]

Высота нижней вершины Морфа, измеряемая от Уровня Привязки (по умолчанию Уровнем Привязки является Проектный Ноль). Нажав кнопку с изображением стрелки, можно выбрать один из доступных Уровней Привязки.

Note:

  • Уровни Привязки настраиваются при помощи команды меню Параметры > Рабочая Среда Проекта > Уровни Привязки.
  • Это рассчитываемое значение, не используемое для привязки. Если вы измените Уровень Привязки, то основание Морфа не будет перемещено.

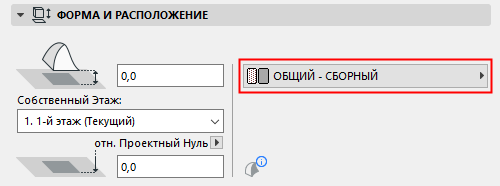

Строительный Материал: Выберите из списка этого Строительный Материал Морфа.



Параметры Морфа - панель Отображение на Плане и в Разрезе

см. Отображение Элементов на Плане и в Разрезе

Прим.: Эта панель доступна в диалоге Параметров Морфа по Умолчанию и в диалоге Параметров Выбранного элемента Морфа (добавление в выборку подэлементов Морфа приводит к деактивации данной панели).

Контуры:

  • Показ Линии Контура: Линия контура Морфа отображается в окне Плана Этажа/Разреза/3D-документа даже при использовании сглаженных или невидимых ребер.

Штриховки Поверхностей

См. Назначение Штриховки Поверхности.

Параметры Морфа - панель Модель

Эта панель управляет 3D-отображением Морфа.

Прим.: При выборе одного или нескольких подэлементов Морфа становятся доступны только настройки Покрытия Грани, Наложения Текстуры и Типа Ребер.

Вы можете применить специальные параметры для одной или нескольких граней/ребер Морфа, воспользовавшись командами Специальные Параметры Грани или Специальные Параметры Ребра, находящимися в Локальной Панели.

См. Преобразование Морфов: Специальные Параметры Грани.

Применение специальных настроек для одной или нескольких поверхностей Морфа (в диалогах Специальные Параметры Грани или Специальные Параметры Ребра) приводит к появлению в диалоге Параметров Морфа желтого значка, указывающего на то, что параметры граней/ребер не соответствует общим настройкам.

См. Специальное Покрытие Морфа: Обратная Связь в Диалоге Параметров Морфа, и Изменение Типа Ребра.

  • Наложение Текстуры: Наложение Текстуры (Кубическое или Плоскостное) может быть применено только для выбранных граней Морфа. Для элементов Морфов всегда используется Кубическое Наложение Текстуры, которое нельзя изменить.
  • Ребра: Выберите вариант отображения всех Ребер Морфа.
  • Тени Морфа: Активируйте один или оба маркера, управляющие отбрасыванием теней от Морфа и/или  созданием на поверхностях Морфа теней от других элементов. Действие этих маркеров учитывается в 3D-окне и при визуализации.

Связанные Темы:

Замена Покрытий При Помощи Панели Окраски Покрытий.

Преобразование Морфов: Специальные Параметры Грани

Тип Ребра Морфа: Четкое, Невидимое, Сглаженное

Наложение и Ориентация Текстуры Морфа

Изменение Типа Ребра

Смотреть видео

Параметры Морфа - панель Классификация и Свойства

Прим.: Эта панель доступна в диалоге Параметров Морфа по Умолчанию и в диалоге Параметров Выбранного элемента Морфа (добавление в выборку подэлементов Морфа приводит к деактивации данной панели).

См. Панель Классификация и Свойства.
