Nastavení zábradlí: Přehled

Poznámka pro uživatele MEP Designeru: Zábradlí a jejich nastavení jsou viditelná, ale nelze je vytvářet ani upravovat.

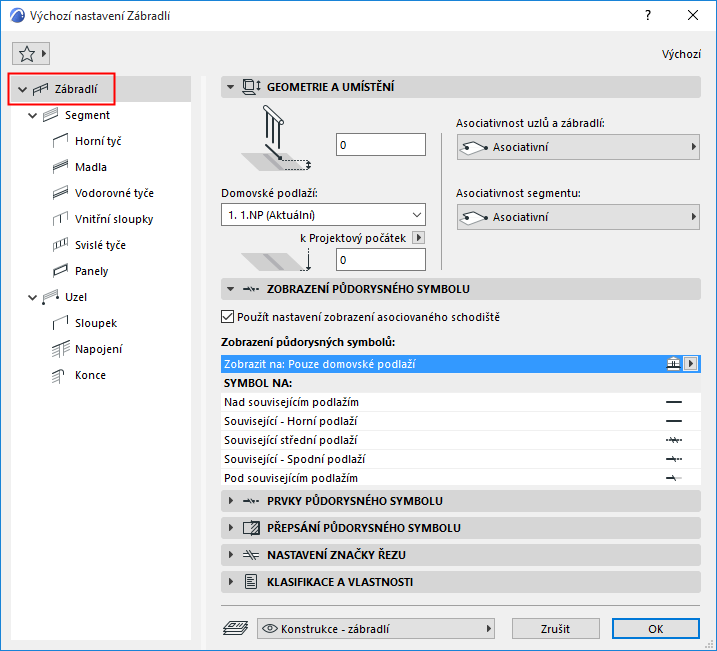

Kliknutím na ikonu nástroje Zábradlí otevřete hlavní okno nastavení, ve kterém je na levé straně zobrazený strom nastavení.

Všechny volby této hlavní stránky jsou popsány zde: Nastavení zábradlí: Geometrie a zobrazení symbolu.

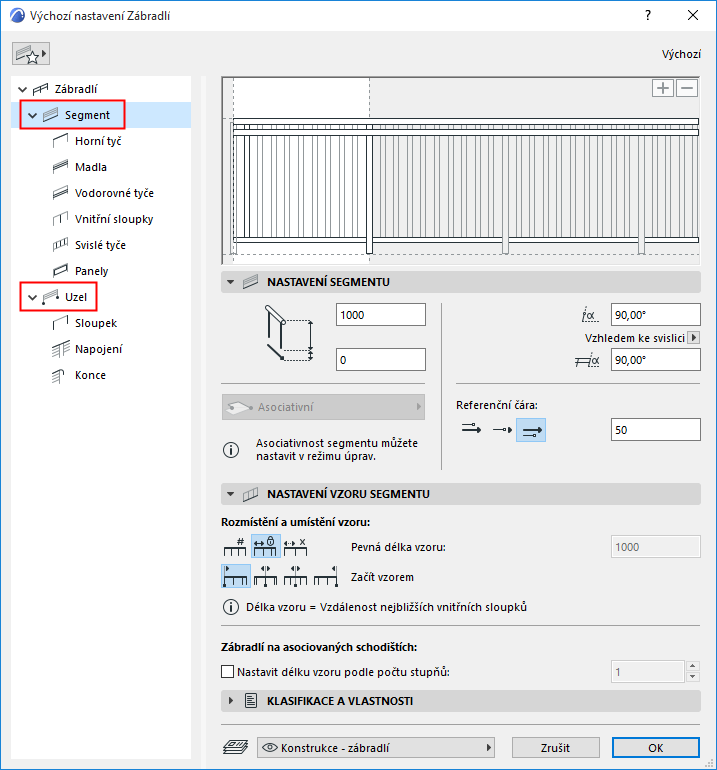

Hlavní dva prvky stromu jsou Segmenty a Uzly. Konkrétní parametry segmentů a uzlů nastavíte na jejich odpovídajících stránkách.

Segment tvoří část zábradlí mezi dvěma uzly (jako segment lomené čáry). Segment má vlastní nastavení vzoru zábradlí nebo výšky segmentu.
Viz Nastavení segmentu (nástroj Zábradlí).
Uzly jsou body, které oddělují segmenty zábradlí (jako body lomené čáry). Na každém uzlu je jeden či více sloupků.
Viz Nastavení uzlu (nástroj Zábradlí).

Na dalších stránkách pod segmentem a uzlem můžete přesně nastavit prvky zábradlí (například madla, sloupky, panely).
