A Födém eszköz födémek, a virtuális épület alapvető vízszintes építőelemeinek a megrajzolására és szerkesztésére szolgál.
További részleteket lásd Födémek.
A Födém eszköz beállításainak Szerkezetelemzési modell paneljére vonatkozó információkért:
Lásd 2D elemek (födém, fal, tető)
Födém geometriája és elhelyezése panel
Födémvastagság: Adja meg a födémvastagság értékét.
Megjegyzés: Ha a födém réteges szerkezetű, a födém vastagsága a Beállítások > Elemattribútumok > Réteges szerkezetek párbeszédpanelban adható meg, és egyezik a rétegek vastagságának összegével. A réteges födém vastagságát nem lehet a Födém beállításokban szerkeszteni; ehhez nyissa meg a Beállítások > Elemattribútumok > Réteges szerkezetek panelt.
Ha a Födém beállításokban szeretné szerkeszteni a födémvastagságot, válasszon nem réteges (alap) födémszerkezetet.
Távolság a honszinttől: Határozza meg a födém referenciasíkjának a honszinthez viszonyított eltolási értékét. A referenciasíknak több lehetséges beállítása létezik. (Lásd Referenciasík.)
Honszint
Lásd Honszint.
Eltolás a referenciamagasságtól: Határozza meg a födém referenciasíkjának az adott referenciaszinthez viszonyított eltolási értékét (alapértelmezés szerint ez a referenciaszint a terv 0,00 szintje).
•A födém referenciasíkjának több lehetséges beállítása létezik.
Lásd Referenciasík.
Födém szerkezet

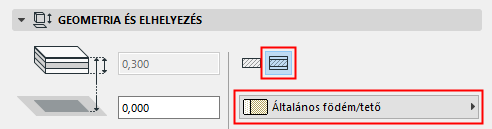

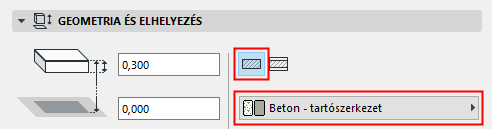

Kattintson az Egyszerű vagy a Réteges szerkezet ikonra a födém meghatározásához, majd válasszon egy jellemzőt, amely tükrözi a fal szerkezeti tulajdonságait:
•Egyszerű födém esetén: válassza ki az építőanyagot a legördülő menüből.
•Réteges födém esetén: válassza ki a réteges szerkezetet a legördülő menüből.
Megjegyzés: Ebben a felugró ablakban azok a réteges szerkezetek láthatók, amelyek „felhasználható” beállításánál megtalálható a födém elem. Lásd „Felhasználható” – a réteges szerkezet elérhetőségének meghatározása
Alapértelmezés szerint a födém éle merőlegesen (90 fokban) helyezkedik el a felülethez képest. Ha egyedi élszöget kíván használni, kattintson a megfelelő ikonra, és a jobb oldali mezőben adja meg a szöget fokban.
Megjegyzés: Beállíthat eltérő egyedi élszöget bármely különálló él(ek)hez. Ha ezt teszi, akkor egy sárga színű „egyedi” ikon jelenik meg a Födém beállítások panelen az éltípus beállítására szolgáló vezérlő mellett.
Lásd Egyéni födémélszög és élfelület megadása.
A födémhez választott szerkezettől függően (alap vagy réteges födém), különféle beállításokat adhat meg a födém referenciasíkjához:

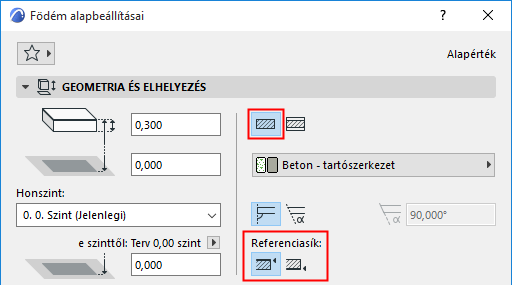

•Az alap födém referenciasíkja a födém teteje vagy alja.

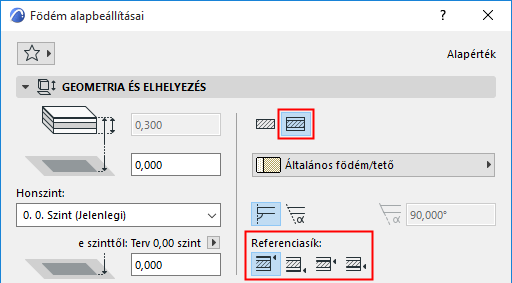

•A réteges födém referenciasíkjának négy lehetséges beállítása: a födém teteje, a födém alja; a mag teteje, a mag alja.
Megjegyzés: Ha a kiválasztott réteges szerkezetnek nincs tartószerkezete, a tartószerkezettel kapcsolatos referenciasík opciók szürkén jelennek meg.
A referenciasíkot a Födém beállításoknál az Infótáblán vagy a Geometria és elhelyezés panelen választhatja ki.
Lásd még: Födém referenciasíkja.
Födém Alaprajz és metszet panelje
Lásd Elem alaprajzi és metszeti megjelenítése.
Megjegyzés: A távoli szinteken megjelenített födémek vonaltípusa a Beállítások > Terv beállításai > Örökölt beállítások párbeszédablakban van megadva.
Fedő kitöltések
Lásd Fedő kitöltés hozzárendelése.
Itt állítható be a födém 3D-s megjelenése.
Lásd még: Felületek felülírása a Felületfestés opcióval.
Lásd Egyéni födémélszög és élfelület megadása.
További részleteket lásd 3D textúra illesztés.
