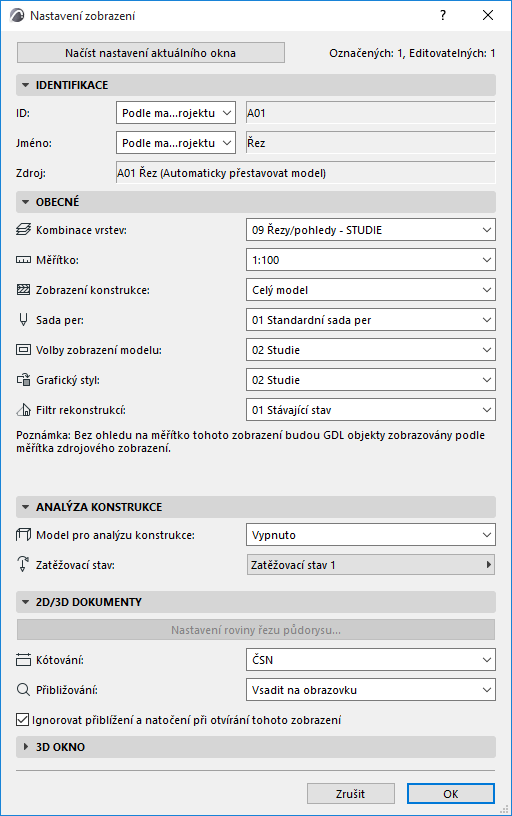

Dialogové okno Nastavení pohledu

Pomocí ovládacích prvků v dialogovém okně Nastavení pohledu upravíte nastavení aktuálně vybraného pohledu.

Nastavení zobrazení můžete otevřít z následujících míst:

•Kontextová nabídka otevřeného zobrazení

•Kontextová položka zobrazení v Navigátoru (nebo paletce Navigátor/Organizér)

•Tlačítko “Nastavení” ve spodní části mapy zobrazení Navigátoru

Načíst nastavení aktuálního okna: Kliknutím na toto tlačítko přepíšete nastavení v tomto dialogovém okně podle pohledu, který aktuálně vyplňuje aktivní (přední) okno.

Nastavení zobrazení se otevře vždy, když použijete příkazy Uložit zobrazení nebo Uložit jako zobrazení.

Více informací naleznete v tématu Mapa zobrazení Navigátoru.

Panel nastavení pohledu - identifikace

•ID: Vyberete metodu pro přiřazování ID tomuto pohledu: Žádný, Vlastní (do sousedícího pole zadáte požadované ID) nebo Dle mapy projektu.

“Dle mapy projektu” znamená, že pohled převezme ID od jeho odpovídajícího pohledu v mapě projektu.

•Jméno: Vyberete metodu pro přiřazování názvu tomuto pohledu. Žádný, Vlastní (do vedlejšího pole zadáte požadované jméno) nebo Dle mapy projektu.

“Dle mapy projektu” znamená, že pohled převezme název od odpovídajícího pohledu v mapě projektu.

•Zdroj: Toto pole poskytuje zpětnou vazbu na zdrojový pohled, nebo na cestu ke zdrojovému souboru.

Panel nastavení pohledu - obecné

•Kombinace vrstev: Vyberete Kombinaci vrstev pro tento pohled.

Více informací naleznete v tématu Použití kombinace vrstev.

•Měřítko: Vyberete Měřítko pro tento pohled.

Více informací naleznete v tématu Měřítko.

•Zobrazení konstrukce: Pro toto zobrazení vyberte částečné zobrazení konstrukce.

Více informací naleznete v tématu Částečné zobrazení konstrukce.

Pokud není nabídka aktivní: Znamená to, že pokud má aktuální bod zobrazení nastavenou buď ruční aktualizaci nebo jde o kresbu, nemůžete upravit částečné zobrazení konstrukce tohoto zobrazení. Můžete ho změnit na automaticky přestavované, nebo vytvořit nové s potřebným nastavením částečného zobrazení konstrukcí.

•Sada per: Vyberte sadu per, která se použije u tohoto pohledu.

Více informací naleznete v tématu Sady per.

•Volby zobrazení modelu: Vyberete kombinaci volby zobrazení modelu pro tento pohled.

Více informací naleznete v tématu Možnosti modelového pohledu.

•Grafické styly: Vyberete Kombinaci grafických stylů pro toto zobrazení.

Více informací naleznete v tématu Kombinace grafických stylů.

•Filtr rekonstrukcí Vyberete filtr pro rekonstrukce použitý pro tento pohled.

Více informací naleznete v tématu Rekonstrukce.

Nastavení zobrazení modelu pro analýzu konstrukce

•Model pro analýzu konstrukce: Zapněte nebo vypněte zobrazení modelu pro analýzu konstrukcev tomto zobrazení.

•Zatěžovací stav: Vyberte viditelný zatěžovací stav.

Viz Model pro analýzu konstrukce.

Nastavení pohledu 2D/3D Dokumenty

•Nastavení roviny řezu půdorysu: Kliknutím na toto tlačítko zobrazíte dialogové okno Nastavení roviny řezu půdorysu. Všechny úpravy těchto nastavení budou použity jen na tento pohled, nikoliv na celý projekt.

Více informací naleznete v tématu Rovina řezu půdorysu (globální nastavení).

•Kóty: V této nabídce vyberete typ kótování. Standard zde vybraný bude použit jen na tento pohled, nikoliv na celý projekt.

Více informací naleznete v tématu Předvolby kót.

•Přibližování: Vyberte, s jakým přiblížením chcete pohled uložit:

•Poznámka: Hodnota uloženého přiblížení pohledu zahrnuje i případný posun a orientaci (natočení) pohledu.

- Aktuální zvětšení: Přiblížení bude uloženo jako součást uloženého zobrazení.

Poznámka: Jakmile jednou uložíte pohled s volbou “Aktuální zvětšení”, bude se toto nastavení v nabídce zobrazovat jako Zvětšená plocha.

-Vsadit na obrazovku: kdykoli tento pohled otevřete, nebo kdykoli je z tohoto pohledu aktualizována nebo publikována kresba, bude zobrazena tak, aby se do ní vešel veškerý obsah podle aktuálního stavu nastavení vrstev.

-libovolné uživatelské zvětšení, které jste uložili dříve.

Viz Uložení zvětšení.

Více informací naleznete v tématu Přiblížení.

Ignorovat přiblížení při otevření tohoto okna: Je-li tato volba zaškrtnutá, otevře se vždy toto zobrazení s přiblížením okna, se kterým bylo otevřené předchozí okno ARCHICADu (ne s přiblížením uloženým s tímto zobrazením). Nicméně přiblížení, které jste nastavili se zobrazí při vložení kresby nebo při publikaci.

Poznámka: Uložené přiblížení zobrazení zahrnuje i případné natočení zobrazení.

Panel nastavení zobrazení - pouze 3D

Filtr prvků a řez ve 3D...

Kliknutím otevřete okno nastavení.

viz Okno Filtr prvků a řez ve 3D

Generovat v: Vyberete, zda vygenerujete 3D pohled ve 3D okně nebo v okně fotozobrazení.

3D styl: Nastavení zobrazení 3D okna.

Viz 3D styly.

Renderovací scéna: Pokud nastavíte, aby se okno vždy generovalo jako fotozobrazení, vyberte uloženou scénu.

Velikost: Velikost renderu můžete upravit.

Jsou zobrazené další informace:

•o použití bezpečné oblasti renderu

Více informací naleznete v tématu Vybrat a spravovat scényRenderovat bezpečnou oblast.

•jaká 3D nastavení a nastavení renderu (“nastavení obrázku”) jsou uložena v aktuálním zobrazení.

Předefinovat nastavení obrázku aktuálním: Pokud chcete uložené nastavení obrázku přepsat aktivním nastavením obrázku v aktuálním (předním) okně, zaškrtněte toto políčko.

Poznámka: Nastavení zobrazení jsou následující: nastavení 3D zobrazení (včetně zvětšení a nastavení slunečního světla), filtrování prvků ve 3D, 3D styly, 3D roviny řezu, 3D řezy a nastavení fotozobrazení.

Pokud tuto volbu zaškrtnete, panel zobrazuje, zda 3D zobrazení v aktuálním okně bylo ovlivněno filtrem zobrazení, ohraničením a zda je zapnutá bezpečná oblast renderu.

Když nyní kliknutím na OK uzavřete dialogové okno Nastavení pohledu, bude 3D pohled předefinován odpovídajícím způsobem (tj. zobrazí pouze filtrované nebo vybrané prvky).
