A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Munkavégzés az Eszközbeállító párbeszédablakokban.
További részleteket a tetők létrehozásáról és módosításáról ld. Tetők.
A Tető eszköz beállításainak Szerkezetelemzési paraméterek paneljére vonatkozó információkért:
Lásd 2D elemek (födém, fal, tető)

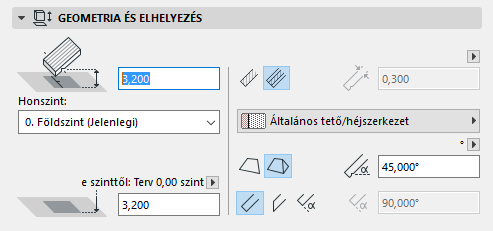

Tető Geometria és elhelyezés panelje
Vezérvonal eltolása: Adja meg a vezérvonal eltolását a tető honszintjétől.
Honszint
Lásd Honszint.
A tető alapmagassága fizikailag kapcsolódik honszintjéhez. Ha később módosítja a honszint helyét (pl. újradefiniálja a padlószintet), akkor a tető helye megváltozik.
A homlokzatvonal magassága [terv 0,00-hoz viszonyítva] : Adja meg a referenciavonal magasságát az adott szint szintvonalától mérve - alapértelmezésben a hivatkozási szint a Terv 0,00 szintje. Szükség esetén a nyílra kattintva tudja módosítani a hivatkozási szintet.
Megjegyzés: A referenciaszintek a Beállítások > Terv beállításai > Referenciaszintek menüsorban állíthatók be.
Tetőszerkezet: Kattintson az Egyszerű vagy a Réteges szerkezet ikonra a tető meghatározásához, majd válasszon egy jellemzőt, amely tükrözi a fal szerkezeti tulajdonságait:

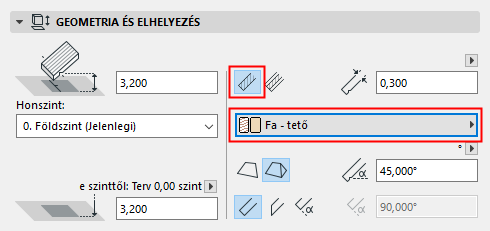

•Egyszerű tető esetén: válassza ki az építőanyagot a legördülő menüből.

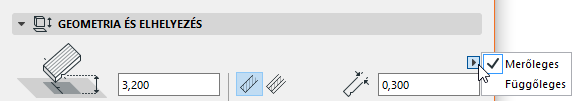

–Tetővastagság: Adja meg a tetőtábla vastagságát (vagy függőlegesen vagy vízszintesen mérendő a tetővel szemben). Kattintson a legördülő menü nyilára, és válassza ki a tetővastagság mérésének a módját.
Megjegyzés: A réteges fal vastagságát a Beállítás > Elem jellemzői > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg. Ha összetett tetőt hoz létre, akkor a vastagság mező itt nem szerkeszthető.

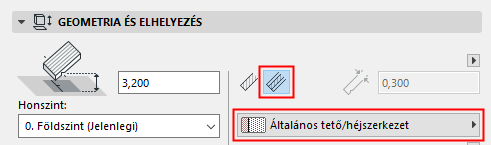

•Réteges tető esetén: válassza ki a réteges szerkezetet a legördülő menüből.
Megjegyzés: Ebben a felugró ablakban azok a réteges szerkezetek láthatók, amelyek „felhasználható” beállításánál megtalálható a tető elem. Lásd „Felhasználható” – a réteges szerkezet elérhetőségének meghatározása

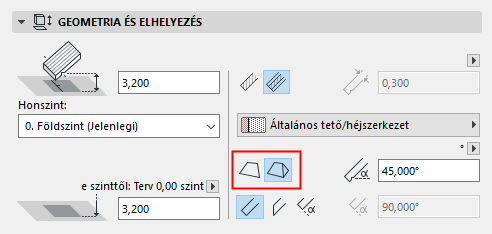

Tetőgeometria módszer: ha az alapértékeket a tető létrehozása előtt adja meg, válasszon az Egyszerű vagy Összetett tetőgeometria lehetőségek közül.
Ha az Összetett lehetőséget választja, akkor aktívvá válik a Tető beállítások Összetett geometria panelje.
Lásd Tető Összetett geometria panelje.
Tetőlejtés: Írja be a tető lejtését (dőlésszög).

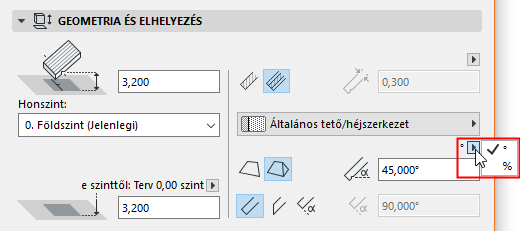

Megjegyzés: A lejtés mértékegysége lehet fok, százalék vagy a 12 láb (amennyiben angolszász méretezést használ), illetve 12 hüvelyk a vízszintes szakaszon való emelkedés mértéke. Ezeket a lehetőségeket a tetőlejtés mező melletti ikonra kattintva lehet előhívni.
Ha a tetőbeállítások összetett tetőre vonatkoznak, akkor az itt beállított lejtési mértékegység használatos az egyes tetőszintek lejtésének a beállításakor is.
Lásd Tető Összetett geometria panelje.
A tető lejtési szöge jellemzően pozitív, de megadható negatív érték is, ilyenkor a tető „fordított” alakú lesz: a tetősík lefelé fog lejteni.
Élszög: Válasszon egy szöget (merőleges, függőleges, egyedi) valamennyi tetőél számára.
•Ha az egyénit választja, adja meg a kívánt szögértéket a jobboldali mezőben.

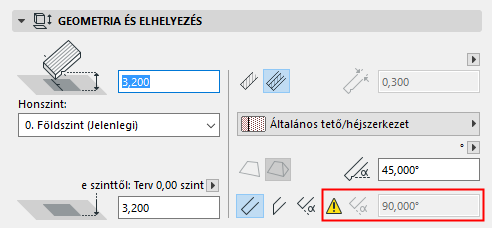

Megjegyzés: Beállíthat eltérő egyedi élszöget bármely különálló él(ek)hez. Ha ezt teszi, akkor egy sárga színű „egyedi” ikon jelenik meg a Tető beállítások panelen az éltípus beállítására szolgáló vezérlő mellett.
Lásd Tetőél vagy tetőáttörés testre szabása.
Tető Alaprajz és metszet panelje
Lásd Elem alaprajzi és metszeti megjelenítése.
Fedő kitöltések
Lásd Fedő kitöltés hozzárendelése.
Ez a panel a tető 3D-s kinézetét szabályozza.
Felületek felülírása: A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. Felülírhatja a tető felső és alsó felületét és/vagy a tető összes élét.
Lásd még: Felületek felülírása a Felületfestés opcióval.
Megjegyzés: A felső felület felülírása, amennyiben vektoros kitöltés, alkalmazható fedőkitöltésként is a tetőn (a „Kitöltés használata a felületről” négyzet aktiválásával az Alaprajz és metszet panelen a Tető beállításokban).
Ha ezen felül a fedő kitöltés egyedileg beállított kitöltési origóval rendelkezik (pl. a Vezérvonal alapján opció), a kitöltés irányultságát a 3D-s modell is tükrözi.
Réteges tetőnél a „felső” felület a Réteges szerkezet beállításainál a réteges szerkezet listán elsőként szereplő réteg.
Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az elem valamennyi alkotóeleméhez rendelje. A lánc ikont kikapcsolva az elem valamennyi felületéhez az eredetileg beállított felületeket állítja vissza.
Megjegyzés: A lánc ikon olyankor áll rendelkezésre, ha az összes felület használ felülírást.
Ha testre szabta a tető bármelyik élfelületét vagy felső/alsó felületét (az Egyedi élbeállítások vagy az Egyedi síkbeállítások párbeszédpanelen), akkor sárga színű „egyedi” ikon jelenik meg a Tető beállítások panelen a felületbeállító vezérlő mellett, jelezve, hogy egy vagy több élfelületek megváltozott az általános beállításokhoz képest.
Lásd Tetőél vagy tetőáttörés testre szabása. Lásd még Tetősík testre szabása
Egyéni textúraigazítás: Ez az üzenet azt jelzi, hogy az aktuálisan kijelölt (és a tervben már elhelyezett) tető egyedi 3D textúrát kapott. Ilyenkor a Textúra visszaállítás gomb is aktív. Erre kattintva a tető eredeti textúrája visszaállítható.
További részleteket lásd 3D textúra illesztés.

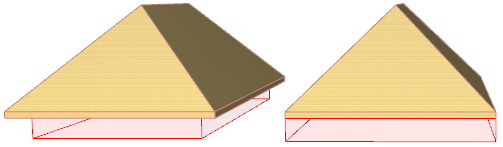

Vágótest: ezzel a vezérlővel meghatározhatja a Tető vágótestének a geometriáját. A vágótest az itt megadott geometriának megfelelően metszi el az egyéb elemeket, amikor egy másik elemet vág le az adott tetővel.
•Alapvonalak lent
•Kontúrok lefelé
Megjegyzés: a vágótestek munka közbeni megjelenítéséhez (csak a 3D ablakban), válassza a Vágótestek parancsot a Nézet > Megjelenítési lehetőségek a képernyőn menüben.
További részleteket lásd Elemek vágása tetővel vagy héjszerkezettel.
Tető Összetett geometria panelje
Ez a panel csak akkor aktív, ha az Összetett tetőt választott vagy ha a Tető alapbeállításainál (Geometria és elhelyezés panel) az Összetett geometria módszert választotta.

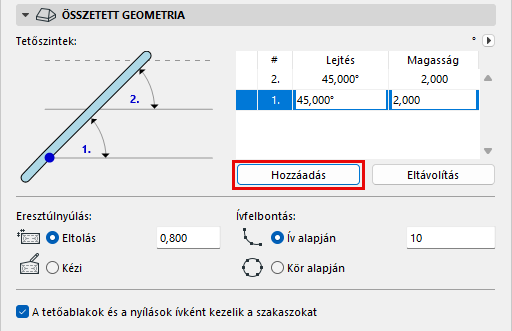

Tetőszintek: ezekkel a vezérlőkkel egy vagy több szintet adhat hozzá egy összetett tetőhöz.
Alapértelmezés szerint az összetett tető egy szinttel rendelkezik.
További tetőszint hozzáadásához kattintson a Hozzáadás gombra.
•A táblázatban szükség szerint módosíthatja a tetőszintek lejtését.
•A Magasság arra a pontra utal, amelyen az új szint kezdődik:
•Eltolás: adja meg az eresz alap poligontól való kinyúlásának a távolságát. Ez az érték a tető egészére érvényes.
Ezt az értéket bármely adott tetősíkra beállíthatja a Tetősík testre szabása párbeszédpanelen.
Lásd Tetősík testre szabása.

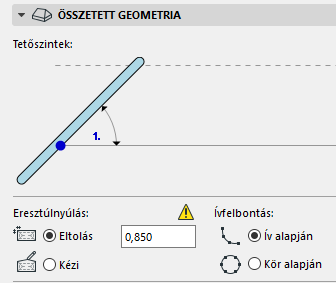

Ebben az esetben a (tető egészére alkalmazott) tetőbeállítások értéke nem változik meg, de egy sárga „Egyedi” ikon jelenik meg az Eresztúlnyúlás vezérlő mellett a Tetőbeállításoknál, jelezve, hogy az eresztúlnyúlás értéke egy vagy több tetősík esetén eltér az alapértelmezettől.

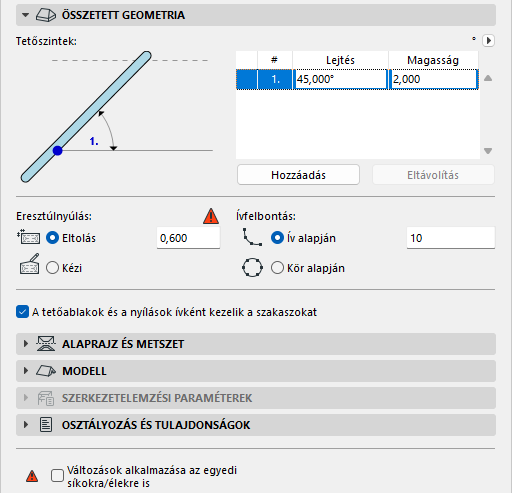

Ha később megváltoztatja az Eresztúlnyúlás „eltolás” értékét a tetőbeállításoknál, akkor a sárga „egyedi” ikon pirosra változik. Ez azt jelenti, hogy a tető eresztúlnyúlása megváltozik: kívánja a módosítást az egyedi túlnyúlású síkokra is alkalmazni? Ha igen, akkor jelölje be a jelölőnégyzetet a Tető beállítások panel alján (Változások alkalmazása az egyedi síkokra/élekre is). Ha nem jelöli be, akkor az egyedi ereszeltolások nem változnak a beállítotthoz képest.
•Kézi: a túlnyúlási érték vezérlő „Kézi” beállításra vált, ha grafikusan szerkeszti a tetőkontúrt.
Lásd A tető kontúrjának szerkesztése.
A kézi szerkesztéseket bármikor visszavonhatja az „Eltolás” gombra történő kattintással, és az eresztúlnyúlás állandó értékének a megadásával.
Válasszon egy beállítást a tetőn található íves síkok szegmenseinek a felosztásához.
•Ív alapján: a megadott számú szegmensre osztja fel az íves síko(ka)t.
•Kör alapján: a megadott számú szegmensre oszt fel egy teljes kört, és alkalmazza a geometriát a tetőn található íves sík(ok)ra.
A tető egyes síkjaira beállított ívfelbontás testre szabható.
Lásd még: Tetősík testre szabása.
Lásd Torony hozzáadása a tetőhöz.
A tetőablakok és a nyílások ívként értelmezik a szakaszokat: ha egy ívelt alapvonalat tartalmazó tetősík geometriája megváltozik, az Archicad kétféleképpen korrigálhatja a síkon található tetőablakokat és nyílásokat:
•Tetőablak/nyílás elhelyezése ívelt felülethez hasonlóan: ez az alapértelmezett beállítás; a jelölőnégyzet be van jelölve a Tető beállítások Összetett geometria panelén. A tetőablak/nyílás geometria úgy van beállítva, hogy zökkenőmentesen igazodjon az ívelt felülethez.
•Tetőablak/nyílás elhelyezése sík felülethez hasonlóan: ha eltávolítja a jelölőnégyzetből a jelölést, az Archicad úgy korrigálja a tetőablak/nyílás geometriáját, hogy lehetővé tegye annak a tető síkjába történő illeszkedését.
Lásd még: Tetőablak pozicionálása íves tetősíkra.
